近幾年在變頻電機快速發展的同時，變頻器、觸摸屏、PLC的發展，越來越多的控制設備向控制精度高，操作簡單化、方便化發展，由于觸摸屏界面直觀、方便操作，PLC控制方便，編程易學，不易出故障，使它們得到了廣泛應用，力久電機根據市場需求，推出了ZJYVP系列鉆機控制系統。

  ZJYVP鉆機控制系統由鉆機控制柜及YVP變頻調速電機組成，在原只有PLC的控制柜基礎上增加了觸摸屏等易操作面板。鉆機控制柜一臺變頻器控制兩臺YVP電機，一臺YVP電機帶編碼器，兩臺電機同步工作，編碼器信號經PLC高速計數后用于控制電機運轉角度。鉆機鉆孔運轉時，直接點觸摸屏上的正轉、反轉觸摸按鈕，電機按選擇的運轉方向旋轉，鉆機開始鉆孔工作。當電機需要低速正反轉往復旋轉并且有旋轉角度要求時，點開觸摸屏上的參數設置按鈕，設置編碼器、減速箱等的參數，在角度調整里面設定需要正反運轉的角度，然后啟動運轉，電機在一定的角度內往復運動，達到運轉要求。觸摸屏上顯示電機運轉頻率、速度及電機電流，操作簡單，監控方便。

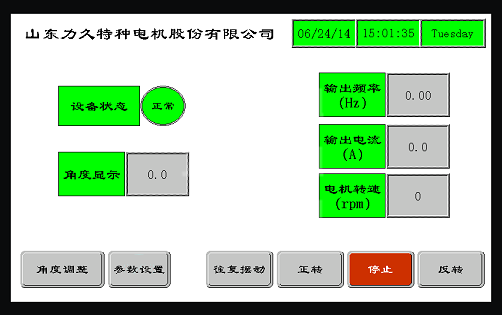

                            觸摸屏操作面板

  此款控制柜是力久電機針對ZJYVP鉆機系統設計研發的一款雙面設計控制柜，前面是低壓電器、PLC等，柜后是變頻器和制動單元，前門上的小門內是觸摸屏面板及操作按鈕，使操作按鈕跟強電隔離，達到安全操作的目的。

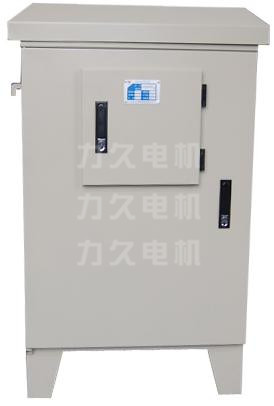

                              控制柜

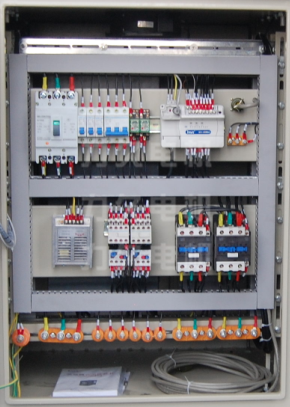

                          電氣柜前低壓電器及PLC


                            電氣柜后變頻器


                           前門的觸摸操作屏及按鈕
