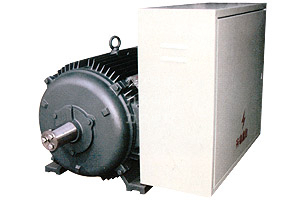

DYG組合式拖動裝置由DYG高啟動轉矩多速電機與分體控制箱兩部分組成。電動機具有兩種輸出轉速，可通過控制系統轉換開關實現轉速變換，控制系統具有斷相、過載、短路、電流跟蹤指示、故障記憶、電流保護調節、功率因數補償?shù)裙δ??？刂葡洳捎脗?cè)門帶啟?？刂疲僮鞣奖?、安全，同時具有防漏雨、防盜電等特點。

一、控制系統工作條件

1交流輸入電源電壓380V±10%。

2使用環境溫度-15℃—+40℃。

3安裝使用地點的海拔高度不超過1000m。

二、主要規格及技術參數

1、電動機

1.1 主要技術參數

1.1.1性能參數

防護等級：IP54

絕緣等級：F級

額定電壓：380V±10%  額定頻率：50Hz

工作制：S1

1.1.2安裝與運轉

1）打開包裝后，檢查電動機系統是否有損傷、受潮，用500伏兆歐表測量絕緣電阻，其值不低于0.5兆歐。否則應對定子繞組進行干燥處理，干燥處理時的溫度不允許超過120℃。對因運輸中震動而松動的緊固件進行緊固

2）檢查電動機的銘牌數據是否符合您所需要求

3）電動機表面清理干凈，試用手轉動電動機軸是否靈活

4）檢查確認電動機系統無異常方可進行安裝

5）電動機允許用聯軸器、正齒輪及皮帶輪傳動

6）采用聯軸器傳動時，電動機軸中心線與負載中心線應重合

7）采用皮帶傳動時，電動機軸中心線與負載軸中心線平行且要求皮帶中心線與軸中心線垂直

8）電動機的安裝應保證其良好的通風冷卻條件

9）電動機應妥善接地，電器箱內有保護接地裝置

2、電氣箱

分體電氣箱

電氣箱采用側門操作，將電氣件安裝在箱體內，按鈕操作盒安裝在側門內，將箱內高壓與操作按鈕安裝位置分離，保護操作者安全。

電氣箱內具有完完善的過壓、過流、缺相等保護，具有功率因數補償?shù)裙δ堋?br />
三、電源、控制柜及電機的連接及操作

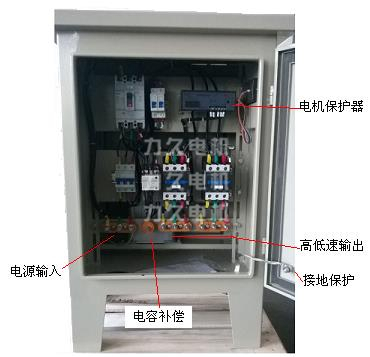

打開控制箱前門，首先檢查控制箱中電機保護器保護電流是否調節在電機額定電流檔位置，然后將外來電源的相線依次接在電氣箱進線的端子上，零線接在絕緣子上，地線接在進線孔旁邊的接地螺栓上，要保證所有的接線可靠接觸，將斷路器QF1、QF2、FU1、FU2合上，接好線路檢查無誤后，關上電氣箱前門，打開側門，此時送電，按下啟動按鈕，接觸器吸合，電機得電運轉，此時應觀察電機轉向是否符合要求，如果不符合要求，按下停止開關，打開電氣箱前門，將斷路器QF1斷開，調換電源進線連中的任意兩根的位置，使電機轉向符合要求。

    電源進線          接電機

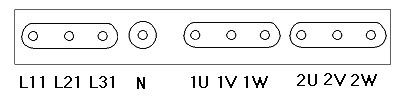

         接線位置圖

電機轉向符合要求后，按下啟動按鈕，電機運轉，按下停止按鈕

時，電機停轉。操作面板見圖3

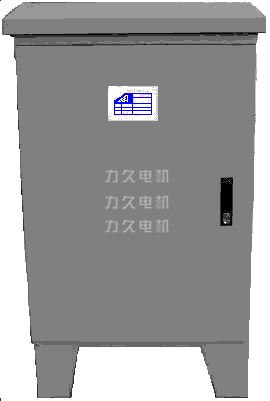

圖3側門操作面板

四、操作注意問題：

1更換電機引線時需斷開電源，以保證操作安全。

2電機保護后要查明原因再開機，要分清電氣線路故障還是機械故障等原因，檢修好后再開機。

五、產品保養與維護

DYG多速電機組合式拖動裝置正常運轉后應定期全面檢查，做好日常保養工作。

1、檢查系統電壓是否在允許的范圍內；

2、檢查電流、電壓是否在正常工作范圍內；

3、檢查電機軸承溫度是否過高（不超過95℃）；
