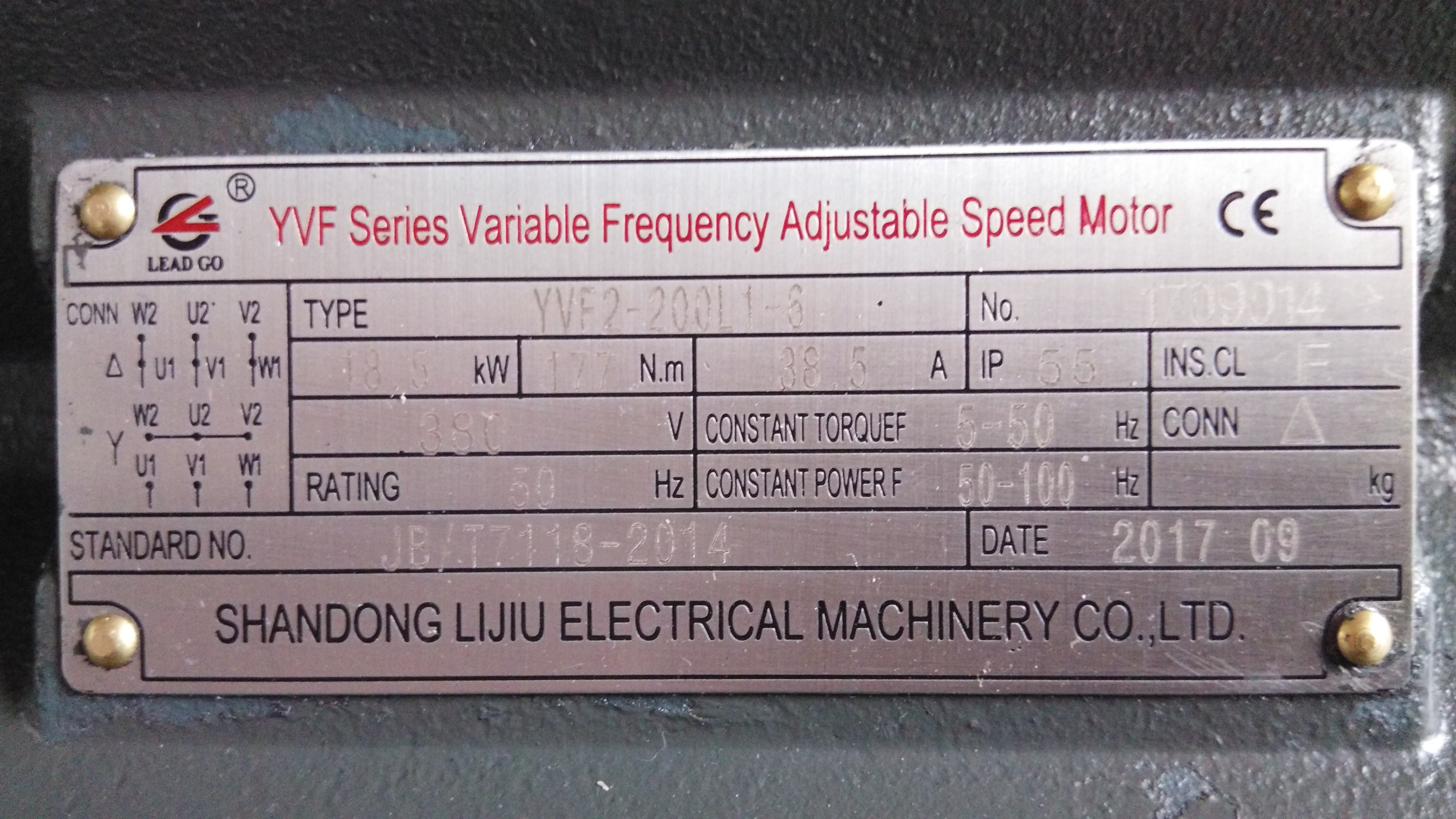

最近公司做了一批電氣柜，采用英威騰GD300系列變頻器拖動力久電機生產的YVF2-200L1-6專用變頻電機，電機標牌如下圖：

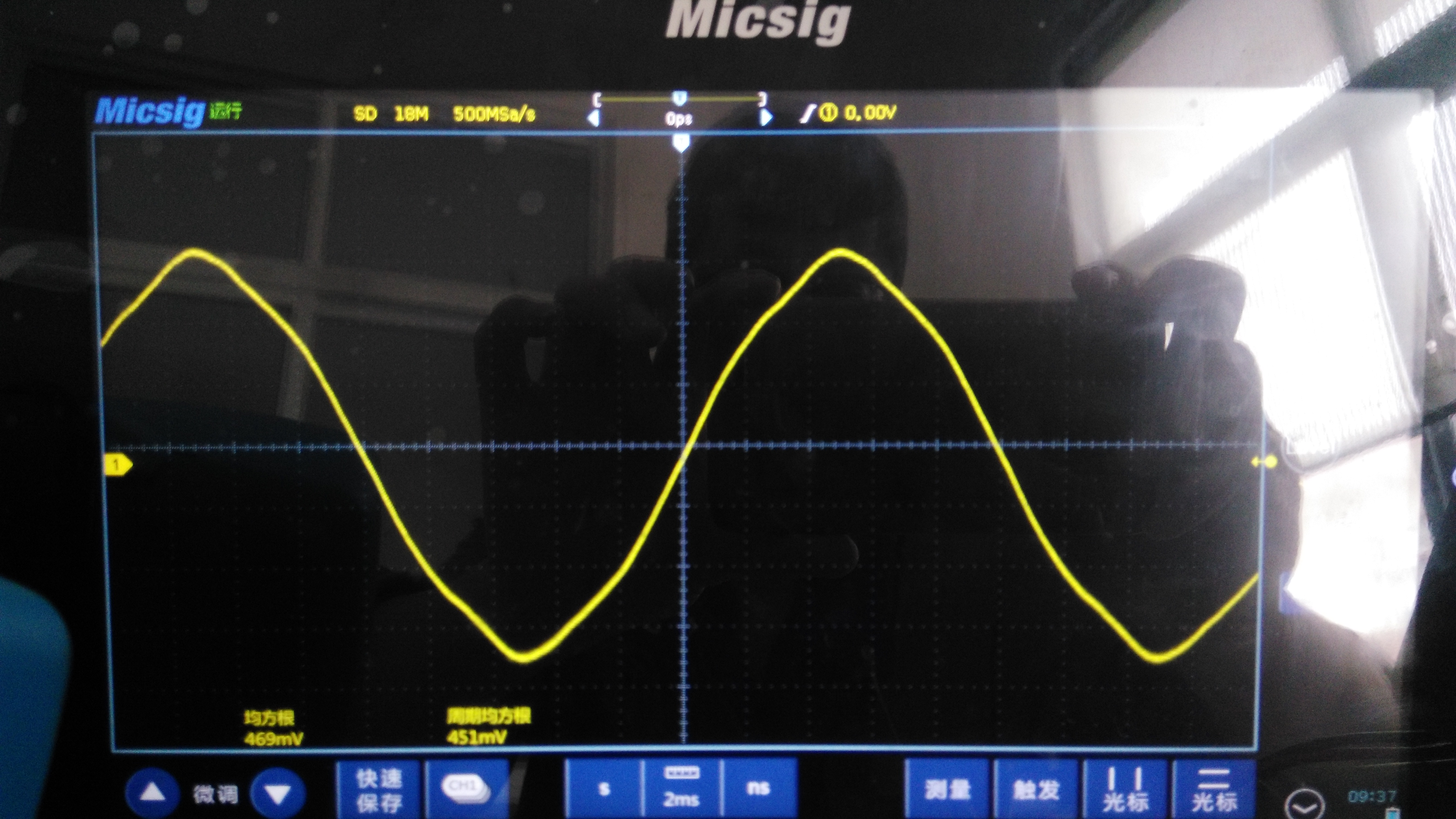

于是，我用1300V差分探頭測量一下變頻器的輸出波形，做一個詳細了解。我采用的是DP10013高壓差分探頭與100M示波器。差分探頭精度±2%，共模抑制比為>60db(100khz) >50db(1Mhz)檔位×500。先測量一下市電380V經伺服變壓器變?yōu)?20V的波形，如圖：

可以看到電壓有效值為469mv×500=234.5v,波形跟理想波形有點差別，我們不去考慮。

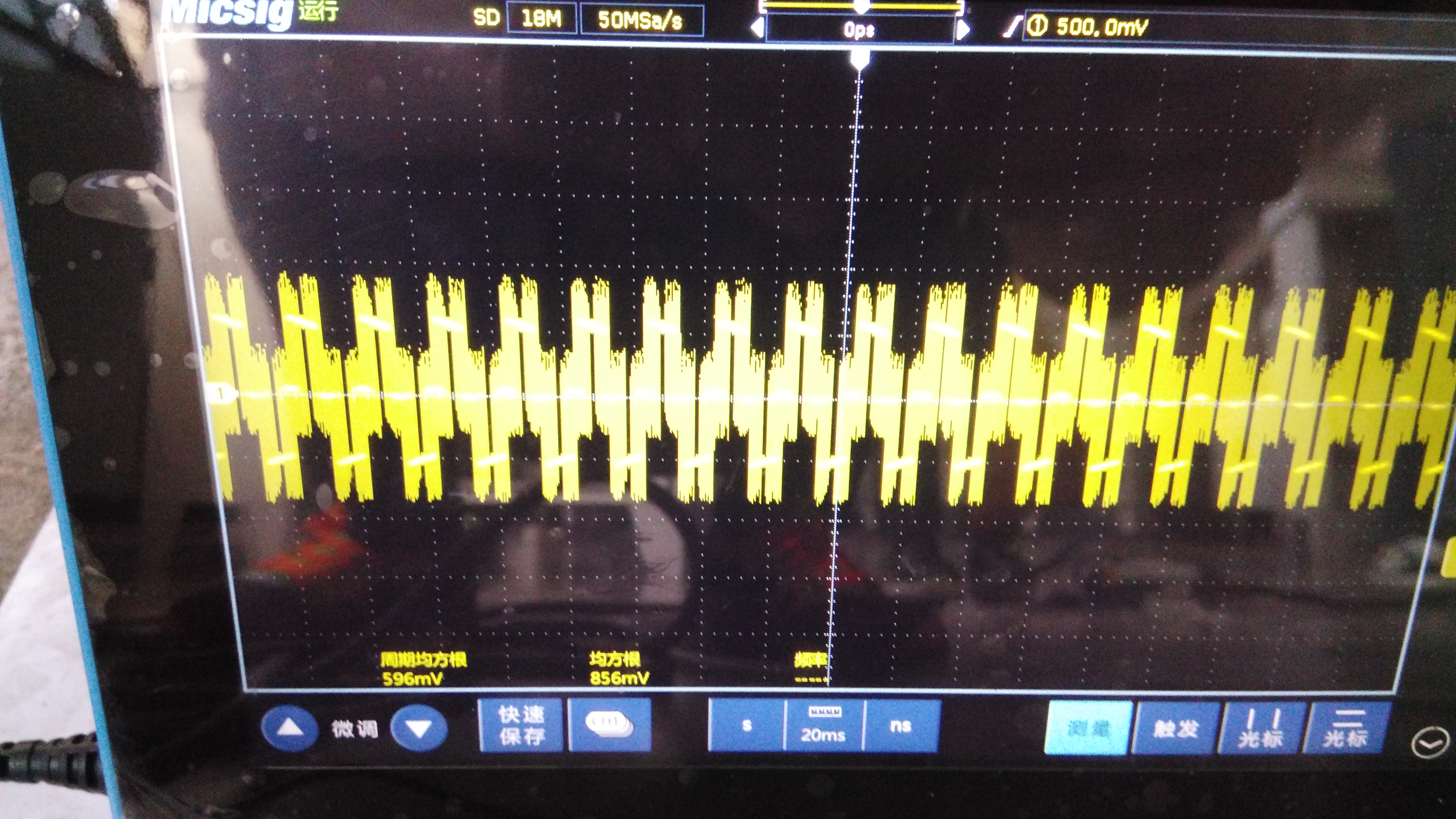

接上變頻器與電機，50Hz時如圖：

有效值856mv×500=428V！市電為234.5V×√3=406V，原來變頻器輸出的電壓比市電高??！本來以為普通電機接上變頻器就能用，現在看來還是選用專用變頻電機吧！

力久電機生產的變頻調速電機在5-50Hz內做恒轉矩變頻調速運行，在50-100Hz內做恒功率運行，轉矩脈動小，運行平穩。F級絕緣、IP54、IP55防護等級，讓你免去后顧之憂。我們本著“品質至精、服務至誠、持續改善、追求卓越”的質量方針，努力為您提供卓越動力。
