CTYS-3F系列游梁式抽油機永磁伺服控制系統是由TYG系列永磁同步電機和智能變頻柜組成的一體化裝置，是山東力久電機針對油田開發的一種高效節能電機產品，主要適用于油田抽油機等不恒定負載場所。

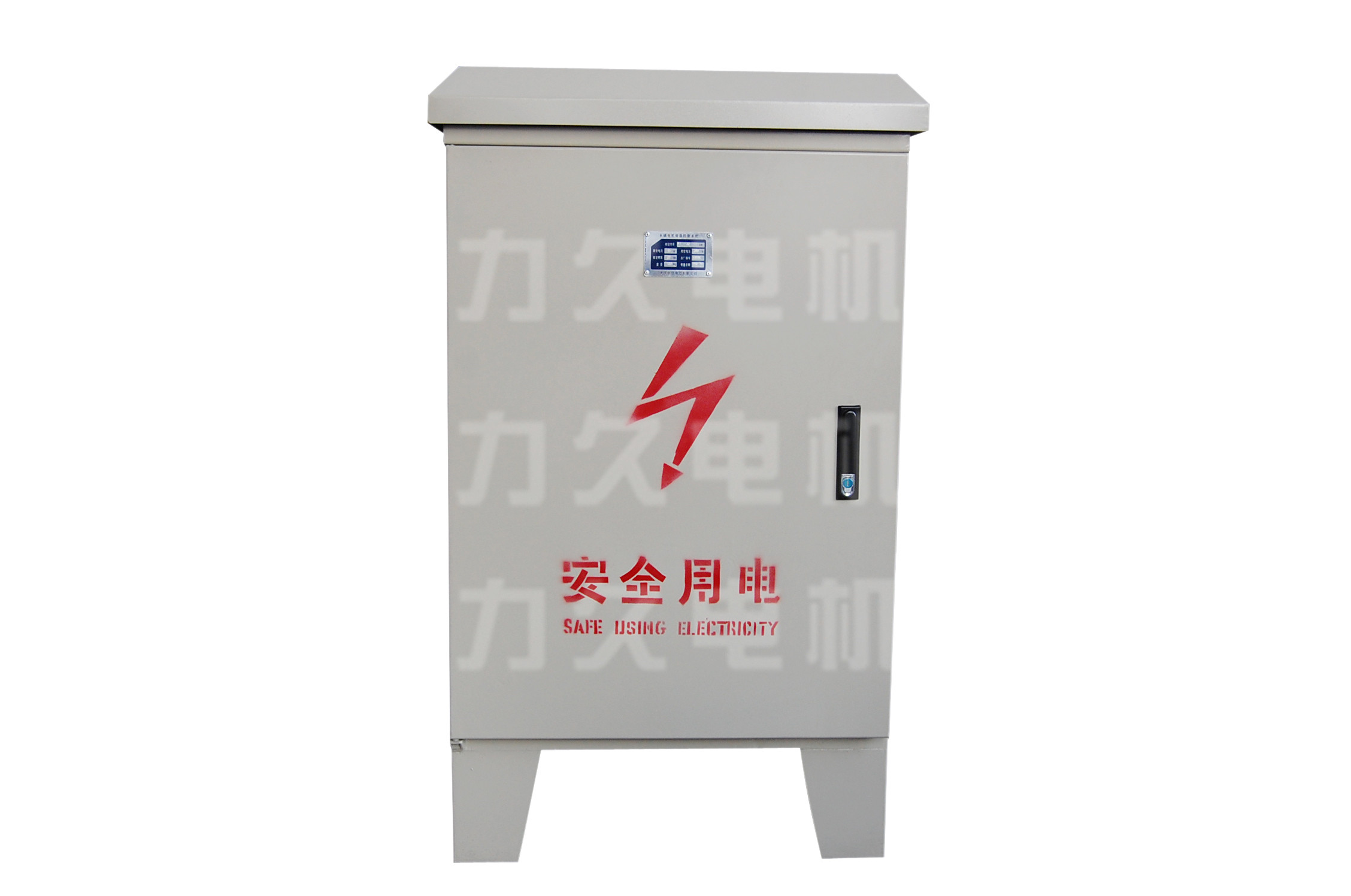

  CTYS-3F系列游梁式抽油機永磁伺服控制系統采用變頻器加能量回饋單元設計，變頻柜中加入了RBU能量回饋單元，能將電機在制動過程中產生并輸入到變頻器的能量回饋給電網，能把95％的再生電能回收利用。



  油田抽油機在運行過程中有兩個行程，抽油機做功的上行程及油桿下落發電的下行程，上行程電機吸收能量做功，抽油機做功，下行程電機被抽油桿帶動旋轉的抽油機帶動發電，在用變頻器加制動單元運行的組合裝置中，發電能量全部被制動單元連接的制動電阻以熱能的形式消耗掉，浪費了大量能源。能量回饋單元的作用是將下行程電動機發的電通過變頻器及能量回饋單元將電能整流逆變成較為干凈的工頻電回饋到電網中，節約了能源，取得很好的經濟效益。

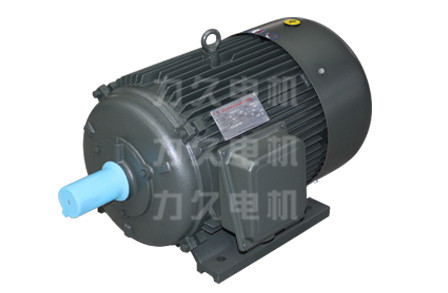

  TYG系列永磁同步電動機是異步起動、同步運行的自起動永磁同步電動機。該系列產品采用了稀土永磁材料，具有高效率、高功率因數、高起動轉矩、噪聲小、溫升低等特點，可廣泛應用于油田游梁式抽油機和礦山機械等行業，具有良好的使用性能和顯著的節能效果。
