測量絕緣電阻的儀表稱為絕緣電表，俗稱“兆歐表”。我們常用絕緣電阻表為手搖發電式，又俗稱“搖表”。

  兆歐表的規格是按其所發出的額定電壓值來確定的，電機實驗常用的有250V、500V、1000V和2500V共計4種。測量電機的絕緣電阻時，不同電壓等級的電機應選用不同規格的兆歐表，電機額定電壓不大于36V的兆歐表，規格為250V；電機額定電壓大于36V小于或等于500V的兆歐表規格為500V；電機額定電壓大于500V小于或等于3300V的兆歐表規格為1000V；電機額定電壓大于3300V的兆歐表規格不小于2500V。

  測量電機的絕緣電阻時，如果電機的線端都已引出到電機機殼之外，則應分別測量每個繞組對機殼的絕緣電阻和各繞組相互間的絕緣電阻。試驗時不參與試驗的繞組應與機殼可靠連接，對在電機內部已做連接的繞組（如三相繞組已接成Y型或△型），則可只測他們對機殼的絕緣電阻。

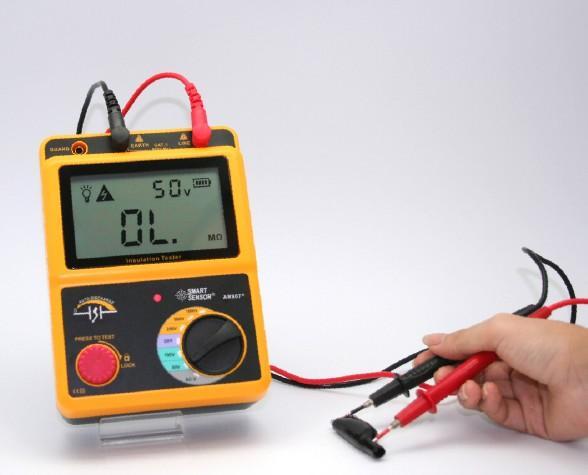

  儀表在使用前，應在引接線短接或分開的兩種狀態下檢查儀表和引接線是否正常，引接線短接時，指示值應為零，分開時指示值應為無窮大。測量時，儀表L端接繞組，E端接機殼，對于手搖發電的兆歐表，其轉速應保持在120r/min左右，讀數應在儀表指針達到穩定以后讀取。

  測量完畢，應將被測繞組對地（機殼）放電后再拆測量線，否則會造成觸電事故的發生。
